項目名稱：新鄭市中興路暖泉河橋

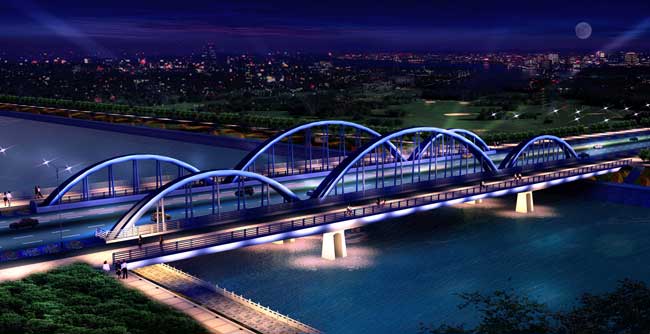

項目概況：暖泉河橋位于新鄭市新區中興路跨越暖泉河處，橋梁主體長度125米，為三跨（35m+55m+35m）預應力混凝土變截面連續箱型梁橋，橋梁上部設鋼結構裝飾提籃拱造型。拱形如波浪，又如彩虹，白天與河水起伏，夜晚燈光下似彩虹高掛，渲染城市夜景，體現新鄭城市化進程的豐碩成果。

一、項目概述及意義

北環路規劃為城市主干路，位于市區北部，西接甌江大道。西起鄭新路（K0+000），東至解放路東（K4+550），全長4550米，為新建工程。中興路暖泉河橋位于設計樁號K1+615處。本橋設計提供了橋梁造型方案為梁拱組合橋梁。

二、設計依據

1．《公路工程技術標準》（JTG B01-2003）

2．《城市橋梁設計設計準則》(CJJ 93)

3．《公路橋涵設計通用規范》(JTG D60-2004)

4．《公路圬工橋涵設計規范》（JTG D61-2005）

5．《公路鋼筋混凝土及預應力混凝土橋涵設計規范》(JTG D62-2004)

6．《公路橋涵地基與基礎設計規范》（JTG D63-2007）

7．《公路橋涵施工技術規范》（JTJ 041-2000）

8．《公路工程抗震設計規范》(JTJ 004-89)

9．《城市道路照明設計標準》（CJJ 45-2006）

10．《鋼管混凝土結構設計與施工規程》（CECS28：90）

11．《鋼結構工程施工及驗收規范》（GB50215-95）

12．《鋼結構設計規范》（GB 50017—2003）

13．新鄭市中興大道道路設計圖紙

三、主要技術

1．車道數：雙向六車道；

2．平縱曲線：本橋位于直線段內，橋面縱坡為：0%；

3．設計荷載：公路—Ι級，人群荷載：3.5kN/m2；

4．橋梁設計基準期、安全等級：本工程設計的橋梁結構的設計基準期為100年。結構重要性系數γ =1.1。

5．橋梁抗震設防烈度：7度，地震加速度峰值：0.10g

6．橋梁設計防洪要求：1遇/100年

7．橋梁總寬50m，橋梁橫向布置：

0.25m（護欄）—5.75m（人行道）—4m（非機動車道）—0.25m（護欄）—3.25m（拱肋）—0.5m(護欄)—22m（雙向機動車道）—0.5m(護欄)—3.25m（拱肋）—0.25m（護欄）—4m（非機動車道）—5.75m（人行道）—0.25m（護欄）

四、方案介紹

本方案采用梁拱組合梁橋。根據橋址情況，本橋方案布置成三跨，跨徑布置為35+55+35m，主體結構長125m。

橋梁梁體采用變截面箱梁，墩支點處梁高為3m，跨中梁高為1.5m。橋梁橫向分為左、中、右三幅橋，其中左、右幅箱梁采用單箱雙室截面形式，箱梁寬10.5m，橋面凈寬10m；中幅橋箱梁采用單箱多室截面，箱梁寬23m，橋面凈寬22m。橋墩采用柱式墩，鉆孔樁基礎；橋臺采用柱式臺，鉆孔樁基礎。

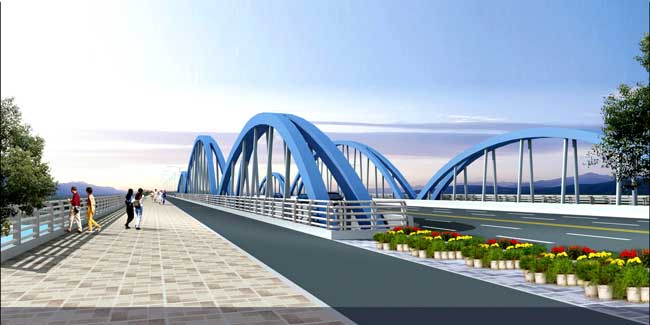

拱肋采用鋼結構裝飾提籃拱。拱肋跨徑為34.5+55+34.5m，邊跨矢高9m，矢跨比為1/3.84；中跨矢高13m，矢跨比為1/4.23。拱肋截面為矩形，其高為0.8m，寬為0.65m。本橋拱肋所采用的不等跨的布置形式，避免了拱肋的呆板造型，使橋梁更加活潑生動。。

五、工程造價

1、橋梁主體結構面積：125×50=6025m2。

2、每平方米單位造價：5800元/ m2。

3、工程總造價：3495萬元。
